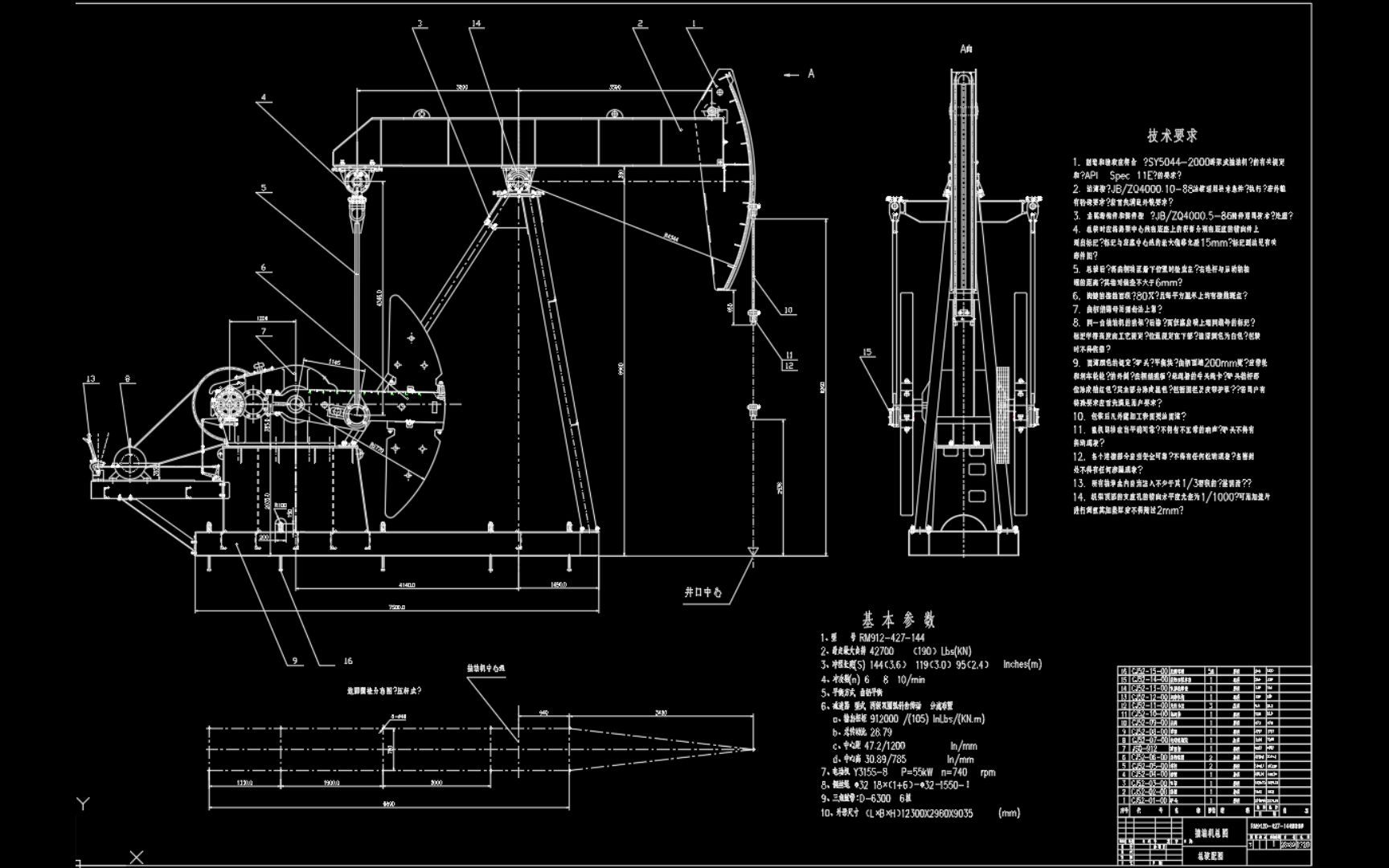

　　一、游梁式抽油机结构 1. 结构组成： 电机；减速箱；曲柄；连杆；游梁；平衡块；支架；驴头；制动器；悬绳器。 2. 型号（标准化） 游梁 复合 曲柄 气 CYJ— □— □— □ （Y） （F） （B） （Q） 抽油机 悬点载荷 冲程（m） 最大扭矩 平衡方式 （x10KN） 例，CYJ8-3-37-HB： 悬点载荷80kN ； 冲程3m； 扭矩37 kN.m； H—圆弧齿轮箱； B—曲柄平衡。 3. 基本类型 常规型：支点在中间，动力在尾部（见图9-2）； 双驴头抽油机（变力臂，节能。）； 3. 基本类型 前置式：支点在尾部，动力在中间（见图9-3）。 3. 基本类型 前置式：支点在尾部，动力在中间（见图9-3）。 二、主参数 悬点载荷：P挂抽油杆处，反应下泵深度。取决于杆和液柱重量。 最大扭矩：M曲柄轴最大扭矩。（用于选择电机功率） 冲程长度：S反应采油量。悬点冲程，受机构限制3～4m，6m长冲程。（曲柄连杆机构难以实现长冲程。）S正比于曲柄半径。 冲次：n悬点冲程数，反应采油量。（每分钟往复次数） 低冲次 ；高冲次 ； 中等冲次为二者之间。 稠油高粘度，摩擦力大。 （粘度反映液体运动层间的摩擦力，绝对粘度，Pa.s） 摩擦力：作用方向与油杆运动相反。游阀液体摩擦发生在下冲程阀打开时。 摩擦力低粘油时，忽略不计（占2～5%），高粘油时必考虑。 1. 上冲程 悬点从下死点上移，游阀关，固定阀开。 上冲程悬点静载： （泵筒进油） 杆自重 油柱重 油管外沉没油柱对柱塞底压力 （1） 杆在油中重 —油杆重度，N/m3; —油重度，N/m3; —杆截面积，m2； F—柱塞面积，m2； L—抽油杆长或下泵深度m； —泵沉没度，m（有时认为 ） —动液面以上（ ）， 断面面积等于柱塞面积的油柱重，N。 2. 下冲程 悬点从上死点下移，游阀开，固定阀关。 悬点只承受杆柱在油中重量。 （2） 杆在油中重量 【柱塞上、下油压 油 相等，油对杆产生浮力】 3. 下死点载荷变化 （从下至上冲程） （1）抽油杆载荷变化 ①悬点载荷：由 变至 ②载荷增量： （油柱重） ③杆伸长： 导致：悬点走了 距离，载荷 才全部加到杆或悬点上。【相当弹性变形，先走一段空的距离】 伸长使柱塞不动，此时不抽油。 （2）油管柱载荷变化 下冲程时： 游阀开，定阀关。 （固定阀将油管下堵住，减去沉没压力。）压在油管下部。 上冲程时： 游阀关，油柱由柱塞和抽油杆承担。油管柱上无载荷作用，卸载引起油管缩短。（油管与泵筒相连） 缩短大小： （ —管壁面积） （悬点又走了 距离，柱塞与泵筒仍无相对运动，也不抽油。） 4. 上死点载荷变化 上冲程终了，下冲程开始。 （1）杆柱：静载由 变到 。 载荷减小了 （折合）油柱重，杆缩短了 ，悬点走过 （距离），柱塞不动，泵筒不排油（泵筒向柱塞上方排油，柱塞运动游阀才能打开（顶开）。 （2）油管：此时，固定阀关（柱塞不动，泵筒与油管外的油共同压力，定阀球自由落下）。 油管承受载荷由空载增加为 ，管伸长了 。 悬点又走了 距离，柱塞相对泵筒仍不动，泵筒也不排油。 （3）柱塞有效行程 （ ） S-悬点冲程 缩短＝伸长；伸长＝缩短 只有柱塞运动的距离才为有效行程。（P9~↑） * 第一节 游梁式抽油机 Pumping Units 古老，应用广泛。 四连杆机构： 1杆：曲柄；2杆：连杆； 3杆：游梁；4杆：虚杆。 第八章 有杆抽油设备 （第二次课） 第二部分：采油工艺及设备 图8-1 抽油机机构简图 驴头将游梁前端往复圆弧运动，变为抽油杆垂直往复运动。 驴头目的：对中井口。 游梁 连杆 平衡块 曲柄 电机 皮带轮 减速箱 支架 驴头 悬绳器 常规型 皮带 平衡块 底座 游梁 连杆 横梁 曲柄 电机 齿轮箱 支架 悬绳器 驴头 悬绳 常规型 常规型 双驴头式抽油机 下偏杠铃式抽油机 前置式 曲柄平衡 前置式 气平衡 游梁 驴头 驴头 游梁 气缸平衡 悬重 悬重 连杆 连杆 曲柄平衡重 前置式 游梁平衡 平衡重 三、游梁抽油机驴头悬点载荷 抽油泵工作过程 上冲程：游动阀关（柱塞上的阀）；固定阀开（泵筒上的阀），地面排油。 下冲程：游动阀开；固定阀关，泵筒向柱塞上方排油。 悬点载荷：抽油杆悬挂在驴头处的载荷。 上下冲程悬点载荷不同。 （一）六项悬点载荷 静载：三项 图8-2 悬点静载荷变化图 1. 抽油杆柱自重： P杆（油中为 ）方向↓ 2. 油管内，柱塞上油柱重（柱塞面积减杆面积）P油↓ 3. 油管外油沉没度对柱塞下端压力P压。↑ 动载 动载与杆柱运动有关。 现场提出问题： 油稠，下冲程杆和柱塞靠自重无法下行。 （二）悬点静载荷大小及变化规律 （3）冲程（悬点冲程S） 柱塞有效冲程： （4） 变形分配系数， 取0.6～0.9。 （3）
