常规游梁式抽油机结构简述 常规游梁式抽油机结构简述 摘要： 抽油机是油田有杆抽油系统的地面驱动设备， 它是有杆抽油系统的地面动力传动设备， 也是石油开采的主要设备， 抽油机的种类主要有游梁式抽油机和无游梁式抽油机两大类。 其中游梁式抽油机的应用最为广泛， 各个产油国仍然在大量使用。 游梁式抽油机具有结构简单， 制造容易， 可靠性高， 操作维护方便， 适应现场工况，使用寿命长并且一次性投资少等特点， 在今后相当时间内仍然是油田首选的采油设备。 本文通过对常规游梁式抽油机结构进行剖析， 使读者对抽油机结构更为了解。 关键词： 有杆抽油系统...

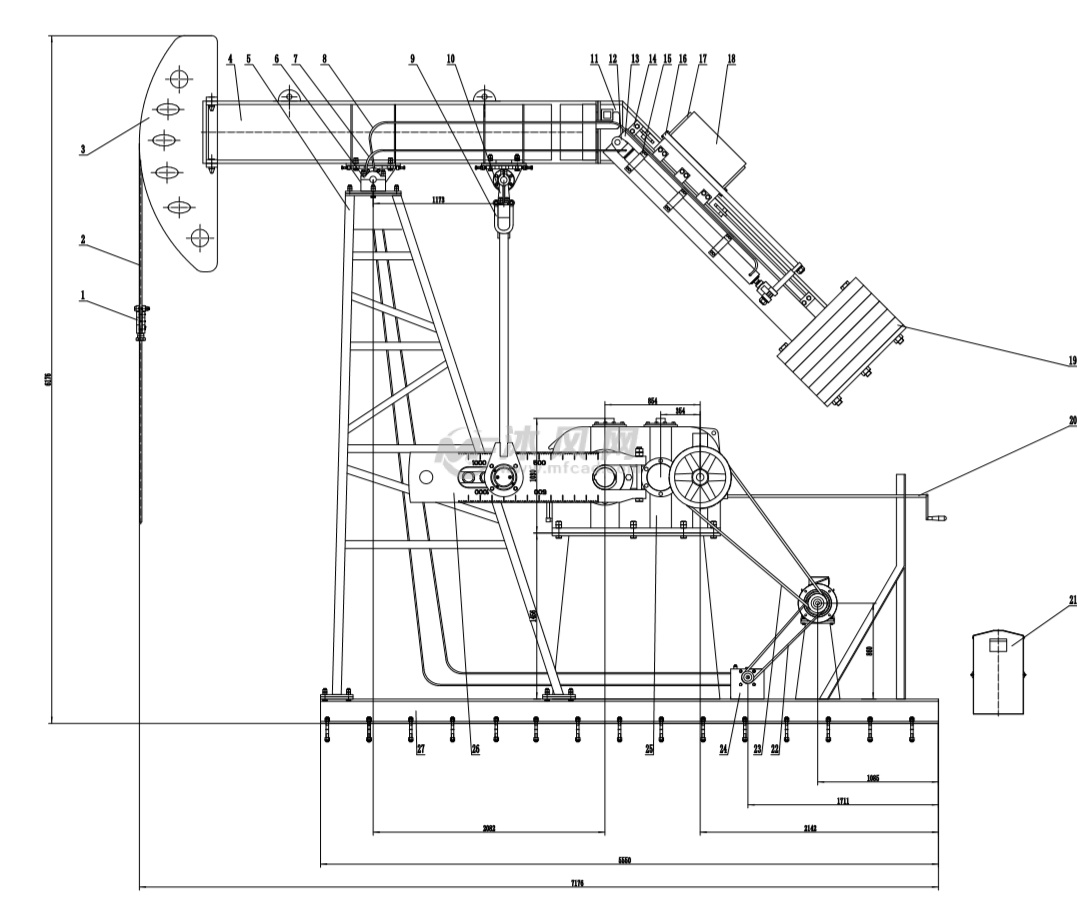

常规游梁式抽油机结构简述 常规游梁式抽油机结构简述 摘要： 抽油机是油田有杆抽油系统的地面驱动设备， 它是有杆抽油系统的地面动力传动设备， 也是石油开采的主要设备， 抽油机的种类主要有游梁式抽油机和无游梁式抽油机两大类。 其中游梁式抽油机的应用最为广泛， 各个产油国仍然在大量使用。 游梁式抽油机具有结构简单， 制造容易， 可靠性高， 操作维护方便， 适应现场工况，使用寿命长并且一次性投资少等特点， 在今后相当时间内仍然是油田首选的采油设备。 本文通过对常规游梁式抽油机结构进行剖析， 使读者对抽油机结构更为了解。 关键词： 有杆抽油系统 游梁式抽油机 减速器 常规游梁式抽油机主要由以下部件组成： 1、 悬绳器 2、 吊绳 3、 驴头 4、 游梁 5、 游梁支撑 6、 支架总成 7、 曲柄总成 8、 尾轴承总成 9、 横梁总成 10、 连杆装置 11、 减速器 12、 底座总成 13、 护栏 14、 刹车装置 一、 整机 常规游梁式抽油机， 动力由电动机通过皮带传动到减速器， 然后由减速器输出轴驱动曲柄、 连杆、 游梁、 驴头， 带动悬绳器做上下往复运动， 实现对原油的抽汲。 整机主要由驴头总成、 悬绳器总成、 游梁总成、 中轴总成、 支架总成、 横梁总成、 连杆总成、 曲柄总成、 刹车总成、 底座总成、 电机装置等部件组成。 二、 游梁总成 游梁总成由型钢和钢板组焊而成， 游梁前端通过驴头连接销将游梁连接板与驴头连接板装配固定， 后端与尾轴承座相连接， 中间与游梁支座总成中的中央轴承座相连接。 安装在支架顶面调位板上的 4 个调节螺栓， 可以对游梁进行位置进行微调， 以使驴头悬点对准井口中心， 防止由于驴头的偏心引起抽油杆的磨损或其它损坏。
