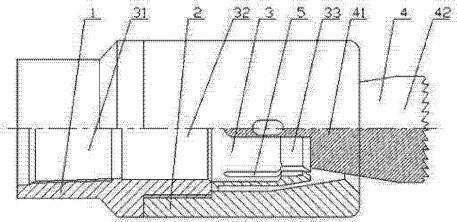

　　一种井下工具丢手接头，涉及油田井下工具技术领域。上接头下部设有内管，下接头上部设有外管，内管与外管间隙配合连接，外管上加工有外横向管，内管上加工有内横向孔，外横向孔和内横向孔直径相同，外横向孔和内横向孔之间安装有活塞，活塞与内横向孔通过密封圈过渡配合连接，活塞与外横向孔之间间隙配合连接。本实用新型的有益效果是：活塞上下的部件之间连接均处于密封状态，活塞上设置挡环，在正常管内压力情况下，活塞不会脱出，在投球憋压时，切削刃将挡环切断，活塞在管内压力作用下被推出，上接头和下接头的连接被解除，丢手可靠。

　　(19)国家知识产权局 (12)实用新型专利 (10)授权公告号 CN 219910670 U (45)授权公告日 2023.10.27 (21)申请号 2.5 (22)申请日 2023.05.04 (73)专利权人 大庆嘉景石油工程技术有限公司 地址 163000 黑龙江省大庆市高新区科技 孵化器一期工程3号孵化器701 (72)发明人 张百双李绍云白双亮邓荣 范永志 (74)专利代理机构 黑龙江省百盾知识产权代理 事务所(普通合伙) 23218 专利代理师 白海军 (51)Int.Cl. E21B 17/02 (2006.01) E21B 23/08 (2006.01) 权利要求书1页 说明书2页 附图4页 (54)实用新型名称 一种井下工具丢手接头 (57)摘要 一种井下工具丢手接头，涉及油田井下工具 技术领域。上接头下部设有内管，下接头上部设 有外管，内管与外管间隙配合连接，外管上加工 有外横向管，内管上加工有内横向孔，外横向孔 和内横向孔直径相同，外横向孔和内横向孔之间 安装有活塞，活塞与内横向孔通过密封圈过渡配 合连接，活塞与外横向孔之间间隙配合连接。本 实用新型的有益效果是：活塞上下的部件之间连 接均处于密封状态，活塞上设置挡环，在正常管 内压力情况下，活塞不会脱出，在投球憋压时，切 削刃将挡环切断 ，活塞在管内压力作用下被推 出，上接头和下接头的连接被解除，丢手可靠。 U 0 7 6 0 1 9 9 1 2 N C CN 219910670 U 权利要求书 1/1页 1.一种井下工具丢手接头，包括上接头(1)和下接头(2)，其特征在于：上接头(1)下部 设有内管(3)，下接头(2)上部设有外管(4)，内管(3)与外管(4)间隙配合连接，外管(4)上加 工有外横向孔(5)，内管(3)上加工有内横向孔(6)，外横向孔(5)和内横向孔(6)直径相同， 外横向孔(5)和内横向孔(6)之间安装有活塞(7)，活塞(7)与内横向孔(6)通过密封圈过渡 配合连接，活塞(7)与外横向孔(5)之间间隙配合连接，活塞(7)里侧加工有直径大于活塞 (7)的挡环(12)，内横向孔(6)在内管(3)内壁加工有台阶孔(10)，台阶孔(10)与内横向孔 (6)的边沿部位加工有切削刃(11)，安装时挡环(12)位于台阶孔(10)内，下接头(2)的内孔 加工有球座孔(9)； 外管(4)和内管(3)在活塞(7)以上部位设有密封圈，内管(3)下端面和外管(4)内孔的 台阶环面贴合，内管(3)下端面和外管(4)内孔的台阶环面之间设有密封圈。 2.根据权利要求1所述的一种井下工具丢手接头，其特征在于：内管(3)的下端面开有 沉孔(8)，沉孔(8)内设有压缩弹簧。 3.根据权利要求1所述的一种井下工具丢手接头，其特征在于：外横向孔(5)、内横向孔 (6)和活塞(7)的数量为一个。 2 2 CN 219910670 U 说明书 1/2页 一种井下工具丢手接头 技术领域 [0001] 本实用新型涉及油田井下工具技术领域，尤其涉及一种井下工具丢手接头。 背景技术 [0002] 丢手工具是很多行业都需要的，一般都是用钻杆输送某种井下工具入井，输送到 预定位置，通过旋转或者投球憋压的方法，使工具和钻杆脱落的工具，现有的球式憋压式脱 开机构存在以下问题：利用销轴或者活塞连接上下连接部件，销轴或者活塞移动不到位导 致上下部件脱离不开，由于井下环境复杂，在泥沙杂质和金属锈蚀的影响下，上下部件只靠 重力可能脱离不开。 实用新型内容 [0003] 为了解决目前丢手工具脱离不可靠的问题，本实用新型提供一种井下工具丢手接 头。 [0004] 本实用新型提供的技术方案是：一种井下工具丢手接头，包括上接头和下接头，上 接头下部设有内管，下接头上部设有外管，内管与外管间隙配合连接，外管上加工有外横向 管，内管上加工有内横向孔，外横向孔和内横向孔直径相同，外横向孔和内横向孔之间安装 有活塞，活塞与内横向孔通过密封圈过渡配合连接，活塞与外横向孔之间间隙配合连接，活 塞里侧加工有直径大于活塞的挡环，内横向孔在内管内壁加工有台阶孔，台阶孔与内横向 孔的边沿部位加工有切削刃，安装时挡环位于台阶孔内，下接头的内孔加工有球座孔； [0005] 外管和内管在活塞以上部位设有密封圈，内管下端面和外管内孔的台阶环面贴 合，内管下端面和外管内孔的台阶环面之间设有密封圈。 [0006] 内管的下端面开有沉孔，沉孔内设有压缩弹簧。 [0007] 外横向孔、内横向孔和活塞的数量为一个。 [0008] 本实用新型的有益效果为：活塞上下的部件之间连接均处于密封状态，活塞上设 置挡环，在正常管内压力情况下，活塞不会脱出，在投球憋压时，切削刃将挡环切断，活塞在 管内压力作用下被推出，上接头和下接头的连接被解除，丢手可靠，活塞脱出后，上接头和 下接头在压缩弹簧的弹力下脱开，避免被动的使用重力脱不开的情况发生，采用多个活塞 等连接上接头和下接头，憋压时可能使其中一个活塞脱出，其他活塞仍停留在接头内造成 丢手失败，采用一个活塞连接，可通过加大活塞尺寸满足连接扭矩要求。 附图说明 [0009] 附图1是本实用新型的结构图； [0010] 附图2的附图1的A处放大图； [0011] 附图3是本实用新型投球憋压后的状态示意图； [0012] 附图4是本实用新型的上、下接头分离后的状态示意图。 [0013] 图中：1‑上接头，2‑下接头，3‑内管，4‑外管，5‑外横向孔，6‑内横向孔，7‑活塞，8‑ 3 3 CN 219910670 U 说明书 2/2页 沉孔，9‑球座孔，10‑台阶孔，11‑切削刃，12‑挡环。 具体实施方式 [0014] 如图1～4所示，一种井下工具丢手接头，包括上接头1和下接头2，上接头1下部设 有内管3，下接头2上部设有外管4，内管3与外管4间隙配合连接，外管4上加工有外横向管5， 内管3上加工有内横向孔6，外横向孔5和内横向孔6直径相同，外横向孔5和内横向孔6之间 安装有活塞7，活塞7与内横向孔6通过密封圈过渡配合连接，活塞7与外横向孔5之间间隙配 合连接，活塞7进入外横向孔5后可顺利脱出，活塞7里侧加工有直径大于活塞7的挡环12，内 横向孔6在内管3内壁加工有台阶孔10，台阶孔10与内横向孔6的边沿部位加工有切削刃11， 安装时挡环12位于台阶孔10内，下接头2的内孔加工有球座孔9； [0015] 外管4和内管3在活塞7以上部位设有密封圈，内管3下端面和外管4内孔的台阶环 面贴合，内管3下端面和外管4内孔的台阶环面之间设有密封圈，活塞7上下的部件之间连接 均处于密封状态，活塞7上设置挡环12，在正常管内压力情况下，活塞7不会脱出，在投球憋 压时，切削刃11将挡环12切断，活塞7在管内压力作用下被推出，上接头1和下接头2的连接 被解除，丢手可靠。 [0016] 内管3的下端面开有沉孔8，沉孔8内设有压缩弹簧，活塞7脱出后，上接头1和下接 头2在压缩弹簧的弹力下脱开，避免被动的使用重力脱不开的情况发生。 [0017] 外横向孔5、内横向孔6和活塞7的数量为一个，采用多个活塞7等连接上接头1和下 接头2，憋压时可能使其中一个活塞7脱出，其他活塞7仍停留在接头内造成丢手失败，采用 一个活塞7连接，可通过加大活塞7尺寸满足连接扭矩要求。 4 4 CN 219910670 U 说明书附图 1/4页 图1 5 5 CN 219910670 U 说明书附图 2/4页 图2 6 6 CN 219910670 U 说明书附图 3/4页 图3 7 7 CN 219910670 U 说明书附图 4/4页 图4 8 8
