　　我国作为能源消费大国，石油在我国能源生产的大格局中占有绝对的比重，达到近20%；抽油机作为油田必备抽油设备，是油田典型的一机多能设备，被广泛应用在我国各大油田中，但是由于抽油机的工作环境复杂，条件恶劣，而且抽油机的工作效率直接关系到油井的产量，因此抽油机需要定期维护保养，降低故障发生，一旦成批抽油机出现故障，将影响油井产油效率；中国专利0.2的发明公开了一种抽油机检修车，包括二类汽车底盘，驾驶室后面有随车起重机总成，车载有起升作业平台总成，起升作业平台总成后端铰接有扣在起升作业平台总成上的旋转起升作业加长平台，加长平台由液压千斤支撑，液压千斤由斜置起升液缸拉接；随车起重机为折臂式随车起重机并配有工作斗。该抽油机检修车存在结构复杂布局不够紧凑，现场检修抽油机不够方便的不足；因此，设计一种结构简单布局紧凑，现场检修抽油机方便的抽油机检修车，成为亟待解决的问题。

　　本发明的目的是为了克服目前的抽油机检修车存在结构复杂布局不够紧凑，现场检修抽油机不够方便的不足，提供一种结构简单布局紧凑，现场检修抽油机方便的抽油机检修车。

　　一种抽油机检修车，包括：设有安装底座、分动箱和驾驶室的二类汽车四驱底盘，装于安装底座下端的发电机、位于发电机左侧且与发电机电性连接的电控柜，两端与分动箱的取力口和发电机的转轴一一对应连接的传动轴，装于安装底座上端且位于驾驶室后方的储气罐、设有位于储气罐后方的转动座且设有升降工作台的高空作业平台、位于转动座右后方且出口端与储气罐连通的空压机，与转动座侧围左侧连接的下气路块，装于升降工作台上的上气路块；下气路块、上气路块分别与储气罐连通；下气路块、上气路块均设有快速接口和放气阀。所述的抽油机检修车，储气罐、高空作业平台、空压机装于安装底座上端，发电机、电控柜装于安装底座下端，发电机的转轴通过传动轴与分动箱的取力口连接，结构简单布局紧凑；发电机通过电性连接的电控柜为高空作业平台、空压机提供驱动动力，且可为电焊机提供电源，高空作业平台利于高空检修，下气路块、上气路块均设有快速接口，利于与位于地面或升降工作台上的检修设备风炮、注油器等快速连接，提供压缩空气动力，现场检修抽油机方便。

　　作为优选，所述的抽油机检修车还包括：装于安装底座左侧端后部且盘绕有连通气管的卷管盘和盘绕有电缆线的卷线盘；连通气管的一端与储气罐连通，连通气管的另一端与下气路块或上气路块通过快速接头连通；电缆线的一端与电控柜电性连接。需要时，电焊机等检修设备与电缆线的另一端电性连接；卷管盘、卷线盘利于连通气管和电缆线布局整齐不易损伤，提高安全性。

　　作为优选，所述的高空作业平台为直臂式高空作业平台。直臂式高空作业平台能够提供升降工作台快速升降功能且具有自动调平升降工作台功能，结构简单实用。

　　与现有技术相比，本发明的有益效果是：所述的抽油机检修车，储气罐、高空作业平台、空压机装于安装底座上端，发电机、电控柜装于安装底座下端，发电机的转轴通过传动轴与分动箱的取力口连接，结构简单布局紧凑；发电机通过电性连接的电控柜为高空作业平台、空压机提供驱动动力，且可为电焊机提供电源，高空作业平台利于高空检修，下气路块、上气路块均设有快速接口，利于与位于地面或升降工作台上的检修设备风炮、注油器等快速连接，提供压缩空气动力，现场检修抽油机方便。卷管盘、卷线盘利于连通气管和电缆线布局整齐不易损伤，提高安全性。高空作业平台为直臂式高空作业平台，直臂式高空作业平台能够提供升降工作台快速升降功能且具有自动调平升降工作台功能，结构简单实用。所述的电控柜上设有空压机操作面板，方便操作。

　　图中：安装底座1、分动箱2、驾驶室3、二类汽车四驱底盘4、发电机5、电控柜6、传动轴7、储气罐8、转动座9、升降工作台10、空压机11、下气路块12、上气路块13、快速接口14、卷管盘15、卷线。

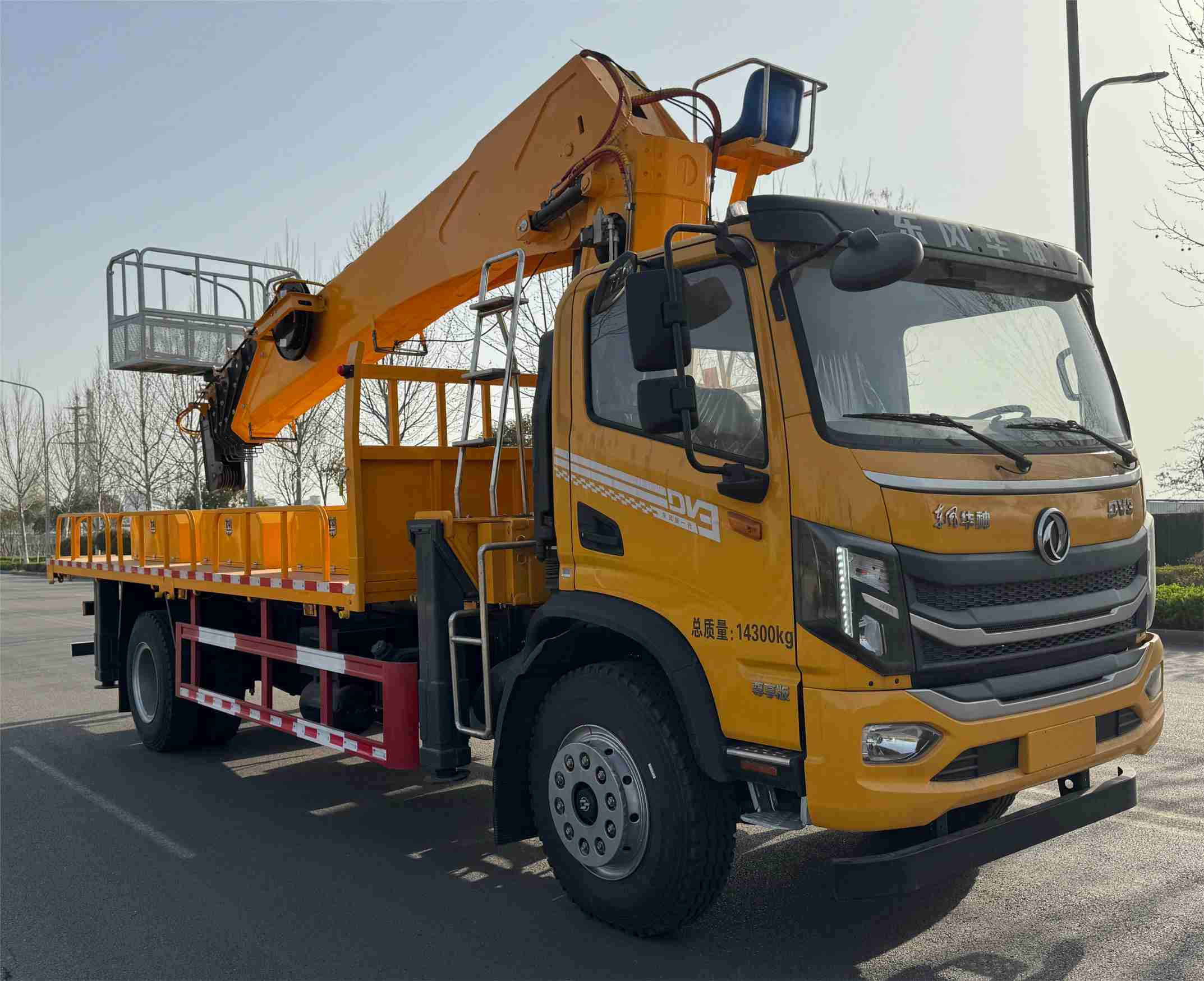

　　如附图1、附图2、附图3所示：一种抽油机检修车，包括：设有安装底座1、分动箱2和驾驶室3的二类汽车四驱底盘4，装于安装底座1下端的发电机5、位于发电机5左侧且与发电机5电性连接的电控柜6，两端与分动箱2的取力口和发电机5的转轴一一对应键连接的传动轴7，装于安装底座1上端且位于驾驶室3后方的储气罐8、设有位于储气罐8后方的转动座9且设有升降工作台10的高空作业平台、位于转动座9右后方且出口端与储气罐8通过连接气管（未图示）连通的空压机11，与转动座9侧围左侧螺接的下气路块12，装于升降工作台10上的上气路块13；下气路块12、上气路块13分别与储气罐8连通；下气路块12、上气路块13均设有快速接口14和放气阀（未图示）。

　　所述的抽油机检修车还包括：装于安装底座1左侧端后部且盘绕有连通气管（未图示）的卷管盘15和盘绕有电缆线（未图示）的卷线；连通气管的一端与储气罐8连通，连通气管的另一端与下气路块12或上气路块13通过快速接头（未图示）连通；电缆线电性连接。

　　除上述实施例外，在本发明的权利要求书及说明书所公开的范围内，本发明的技术特征或技术数据可以进行重新选择及组合，从而构成新的实施例，这些都是本领域技术人员无需进行创造性劳动即可实现的，因此这些本发明没有详细描述的实施例也应视为本发明的具体实施例而在本发明的保护范围之内。

　　1.一种抽油机检修车，包括：设有安装底座、分动箱和驾驶室的二类汽车四驱底盘，其特征是，所述的抽油机检修车还包括：装于安装底座下端的发电机、位于发电机左侧且与发电机电性连接的电控柜，两端与分动箱的取力口和发电机的转轴一一对应连接的传动轴，装于安装底座上端且位于驾驶室后方的储气罐、设有位于储气罐后方的转动座且设有升降工作台的高空作业平台、位于转动座右后方且出口端与储气罐连通的空压机，与转动座侧围左侧连接的下气路块，装于升降工作台上的上气路块；下气路块、上气路块分别与储气罐连通；下气路块、上气路块均设有快速接口和放气阀。

　　2.根据权利要求1所述的抽油机检修车，其特征是：还包括：装于安装底座左侧端后部且盘绕有连通气管的卷管盘和盘绕有电缆线的卷线盘；连通气管的一端与储气罐连通，连通气管的另一端与下气路块或上气路块通过快速接头连通；电缆线的一端与电控柜电性连接。

　　3.根据权利要求1或2所述的抽油机检修车，其特征是：所述的高空作业平台为直臂式高空作业平台。

　　4.根据权利要求1或2所述的抽油机检修车，其特征是：所述的电控柜上设有空压机操作面板。

　　本发明涉及一种抽油机检修车，包括：设有安装底座、分动箱和驾驶室的二类汽车四驱底盘，装于安装底座下端的发电机、位于发电机左侧且与发电机电性连接的电控柜，两端与分动箱的取力口和发电机的转轴一一对应连接的传动轴，装于安装底座上端且位于驾驶室后方的储气罐、设有位于储气罐后方的转动座且设有升降工作台的高空作业平台、位于转动座右后方且出口端与储气罐连通的空压机，与转动座侧围左侧连接的下气路块，装于升降工作台上的上气路块；下气路块、上气路块分别与储气罐连通；下气路块、上气路块均设有快速接口和放气阀。所述的抽油机检修车，结构简单布局紧凑，现场检修抽油机方便。
